スーパーマーケットの棚直立ロール成形機

スーパーマーケットの棚直立ロール成形機は、鋼帯をスーパーマーケットの棚直立プロファイルに連続的に圧延成形するための特殊な装置です。{0}棚支柱は棚システムの垂直荷重を支えるコンポーネントであり、棚から送られる商品の全荷重を直接支えます。{2}}それらの断面形状は通常、複数列の吊り穴 (バタフライ ホールまたはダイヤモンド ホール) を備えた不規則な管状または C- 形の構造です。成形精度と穴の位置には非常に高い要求が課され、棚の高さの違いに合わせて調整するニーズにも対応する必要があります。機械の操作は 1 人のみで、生産速度は 5 ～ 15 m/min、切断寸法公差は ±0.5 mm 以下 (長さは 3000 mm 以下) です。成形後、直立プロファイルは表面処理のためにスプレー コーティング ラインに直接適用できます。

スーパーマーケットの棚支柱は1回のプレス工程で成形され、高い精度とスピードを実現します。

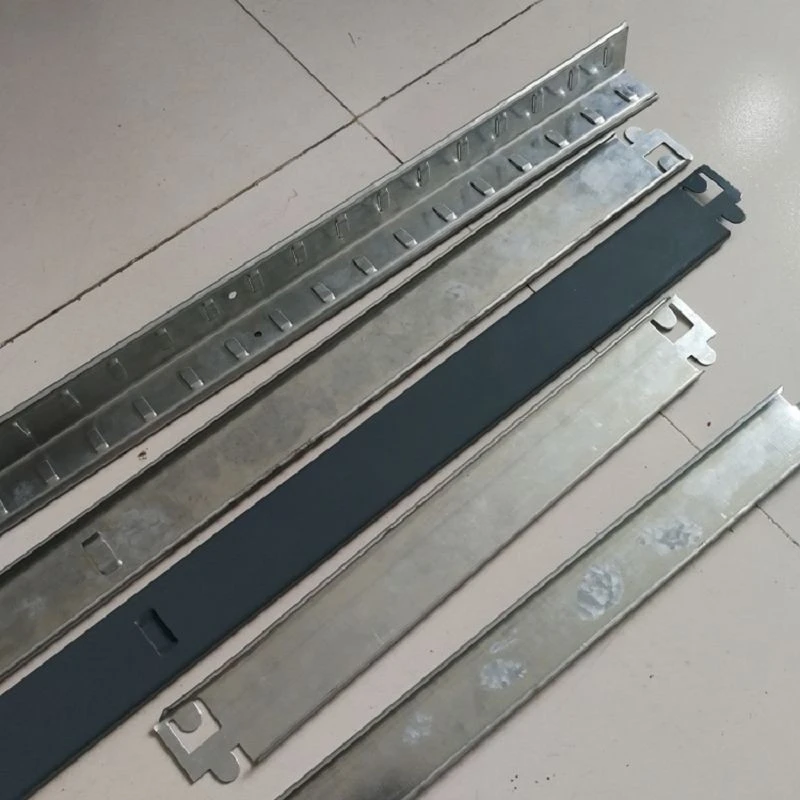

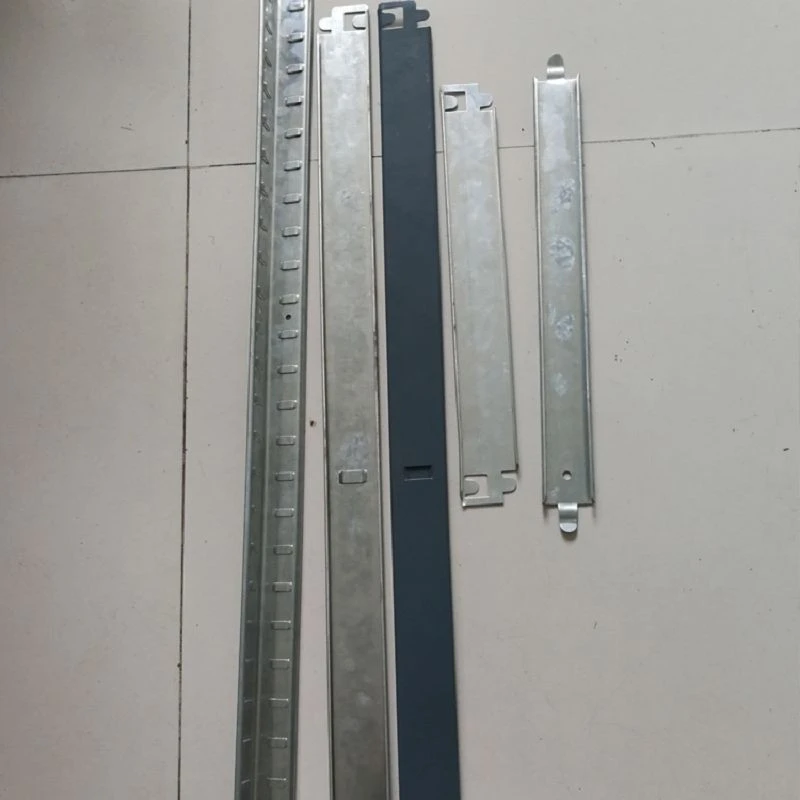

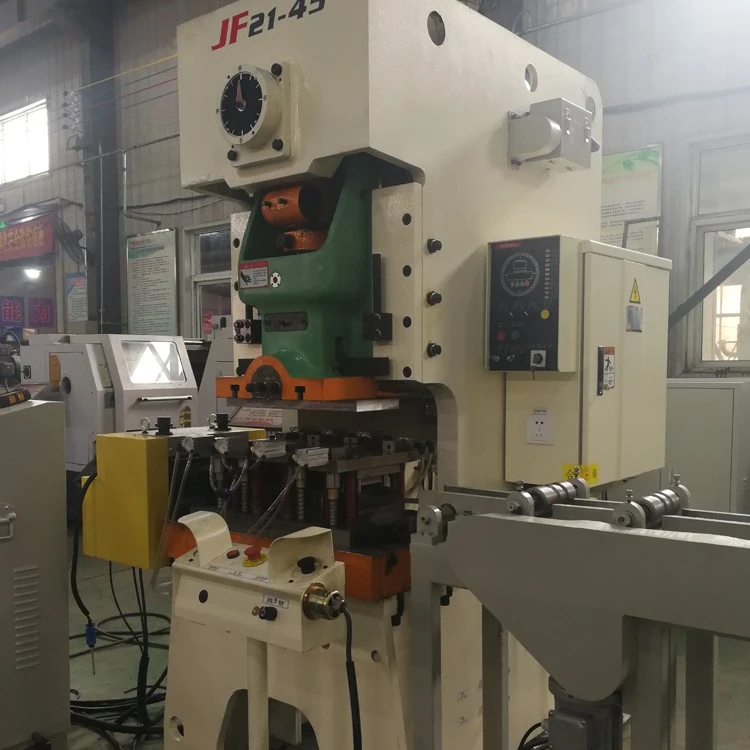

スーパーマーケットの棚支柱には、棚フックを挿入するための固定モジュールに従って蝶形またはダイヤモンド形の穴を開ける必要があります。{0}この装置は、スタンピング セクションでサーボ制御された連続パンチングを使用し、正確な穴の位置と一貫した間隔を保証します。打ち抜きと成形が同時に完了し、完全な吊り下げ穴を備えた直立プロファイルが 1 つのプロセスで作成されるため、二次的な穴あけの必要がなくなります。

不規則な断面が複数のパスで形成され、継ぎ目のない管状直立材が得られます。-

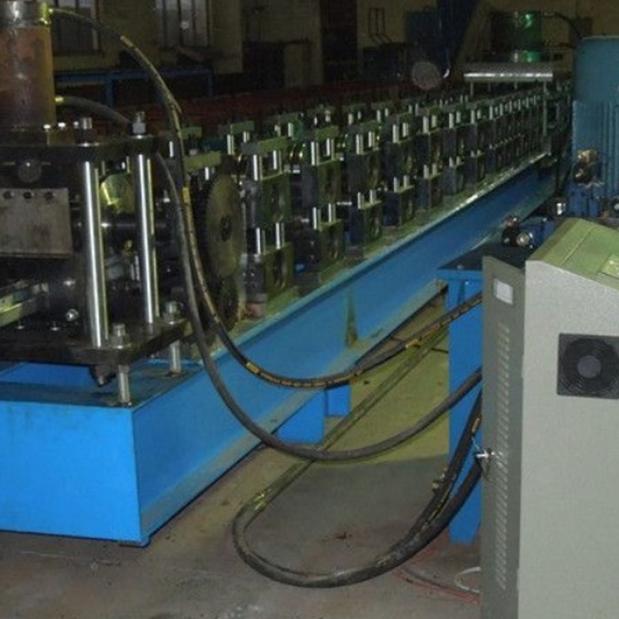

スーパーマーケットの棚支柱は、多くの場合、フランジが付いた管状または C 字型です。{0}従来、これらのセクションをシールするには、曲げと溶接が必要でした。この装置は、マルチパス順送圧延を使用して、鋼ストリップを単一パスで閉じたまたは半閉じた-不規則な管状直立断面-に成形します。変形は各パスにわたって均等に分散され、その結果、正確な断面寸法と安定した角度が得られます。-これにより、後続の溶接が不要になり、高強度の柱構造が作成され、耐荷重構造の弱点である溶接の継ぎ目がなくなります。-

GCr15 硬化ローラー、厚い棚と薄い棚の両方に適しており、長寿命

支柱に使用される金属板の厚さは通常 0.6{1}}1.5 mm の範囲（軽量棚から重量棚までをカバー）であるため、棚自体よりもローラーの摩耗が目立ちます。ローラはGCr15軸受鋼を使用し、しっかり焼入処理を施し、硬度HRC58度｛{8}｝62%を実現し、耐摩耗性に優れています。長期間の高負荷運転中、ローラー表面は磨耗や変形が起こりにくくなり、アップライトの断面寸法の長期安定性が保証されます。--
